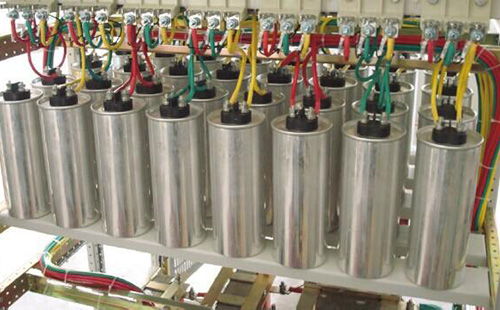

谐波产生滤波补偿装置的缘故原由:高次谐波产生的根本缘故原由是因为电力体系中某些装备和负荷的非线性特征,即所加的电压与产生的电流不可线性(正比)干系而形成的波形畸变。当电力体系向非线性装备及负荷供电时,这些装备或负荷在通报(如变压器)、变换(如交直流换流器)、吸收(如电弧炉)体系发电机所供给的基波能量的同时,又把部分基波能量转换为谐波能量,向体系倒送大批的高次谐波,使电力体系的正弦波形畸变,电能质量降低。
以后,电力体系的谐波源重要有三大类。
1)、铁磁饱和型:各类铁芯装备,如变压器、电抗器等,其铁磁饱和特征出现非线性。
2)、电子开关型:重要为各类交直流换流装配(整流器、逆变器)和双向晶闸管可控开关装备等,在化工、冶金、矿山、电气铁道等大批工矿企业和家用电器中广泛使用,并正在蓬勃发展;在体系内部,如直流输电中的整流阀和逆变阀等。
3)、电弧型:各类冶炼电弧炉在熔化时代和交换电弧焊机在焊接时代,其电弧的点燃和剧烈变动形成的高度非线性,使电流不规则的波动。其非线性出现电弧电压与电弧电流之间不规则的、随机变化的伏安特征。对付电力体系三相供电来说,有三相均衡和三相不均衡的非线性特征。后者,如电气铁道、电弧炉和由高压供电的单相家用电器等,而电气铁道是以后中压供电体系中典型的三相不均衡谐波源。
谐波对电网的影响:
1、谐波对扭转装备和变压器的重要迫害是惹起附加消耗和发烧增长,别的谐波还会惹起扭转装备和变压器振动并收回噪声,永劫间的振动会形成金属疲惫和机器毁坏。
2、谐波对路线的重要迫害是惹起附加消耗。
3、谐波可惹起体系的电感、电容产生谐振,使谐波缩小。当谐波惹起体系谐振时,谐波电压降低,谐波电流增大,惹起继电掩护及自动装配误动,毁坏体系装备(如电力电容器、电缆、电动机等),激发体系变乱,威逼电力体系的平安运转。
4、谐波可滋扰通信装备,增长电力体系的功率消耗(如线损),使无功赔偿装备不克不及失常运转等,给体系和用户带来迫害。限定电网谐波的重要步伐有:增长换流装配的脉动数;加装交换滤波器、有源电力滤波器;增强谐波治理
