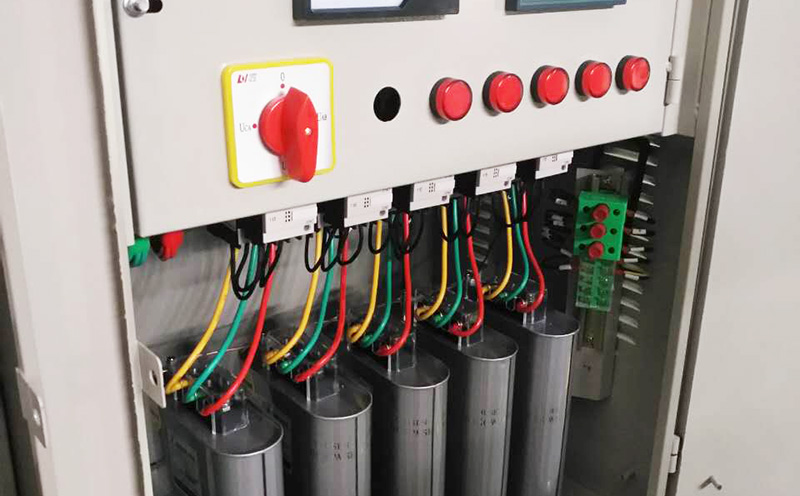

无功补偿柜电容器的容量的换算

  • 时间:2018-03-26 09:56:00
  • 作者:电力滤波
  • 浏览:1013次

在无功赔偿范畴,咱们常常会问的一句话是:电容器容量是若干?

这里的“容量”又指电容器的额外容量,实在是指电容器的功率,单元用kvar(千乏)来表现。

专业知识遍及

从上面这个公式能够看出电容器的功率与电压的干系:

Q=2πfCU2

Q表现电容器的功率,单元var

f表现体系频率,50Hz/60Hz

C为电容器容量,单元uF(微法)

U表现体系电压,单元kV(千伏)

由上面表达式能够看出,电容器的功率与施加到电容器两头的电压平方成正比。

每一只电容器都有一个参数叫做额外电压,对应额外电压则有一个额外功率。


比方:抉择电压为450V,额外功率为30kvar的电容器。

问1:当额外电压为450V,额外功率为30kvar的电容器,用在400V体系中,其输入功率为若干呢?

这便是咱们常常碰着的成绩,电容器的额外电压都是高于体系的额外电压的。

通过上面的公式,咱们能够很快算出来:

Q400=Q450×(4002/4502)

=30×(4002/4502)

≈23.7kvar

问2:为何要抉择额外电压高于体系电压的电容器呢?

电容器禁受过电压迫害时将疾速毁坏。为了保证电容器的运转平安,必要抉择额外电压大于体系电压的电容器。

到这个阶段咱们晓得了,假如无功赔偿歧路设计为纯电容器的话,无功赔偿歧路的输入功率要依据电容器的额外电压和体系电压停止折算。

这也便是咱们常说的装配功率(装配容量)和输入功率(输入容量)。

装配功率常指电容器的额外功率;

输入功率常指电容器在体系电压下的现实输入功率。

参照上面举例,咱们能够晓得:将额外电压为450V,30kvar的电容器应用于400V无功赔偿体系,则此体系装配容量为30kvar,其输入容量为23.7kvar。

问3:当电容器串连电抗后,电容器与电抗器构成的赔偿歧路功率是若干呢?

必要斟酌以下成绩:1)电抗器举高了电容器的端电压;2)电抗器与电容器的无功功率是偏向相同的。

串入电抗器后无功赔偿歧路功率的变更依照下述公式盘算:

QL+C=QC/(1-电抗率)

此中

QL+C表现电容器和电抗器串连歧路的功率

QC表现电容器串连电抗器前的功率

例:赔偿歧路采纳额外电压为480V,额外功率为60kvar的电容器,应用于400V体系中。

此时纯电容器赔偿歧路的输入功率

Q400=Q480×(4002/4802)

=60×(4002/4802)

≈41.667kvar

当此电容器歧路串连7%电抗后,电容器+电抗器的赔偿收入输入功率

QL+C=QC/(1-电抗率)

=41.667/(1-7%)

≈44.80kvar
