补偿电容器的安装技术和环境要求

补偿电容器的安装技术和环境要求

一、补偿电容器安装的技术要求

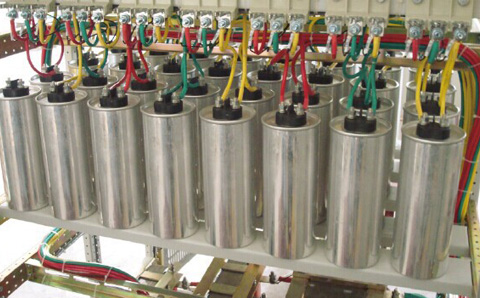

①为了节省安装面积，高压电容器可以分层安装在铁架上，但垂直层数不应超过三层，层间不应安装水平夹层隔板，以保证良好的散热效果。上、中、下电容器的安装位置应一致，铭牌应朝外。

②安装高压电容器的铁架应排成一排或两排，排间应有检查通道，通道宽度不得小于1.5米。

③高压电容器组铁架上必须设置金属丝网护栏，网格尺寸应为3~4cm2。

④高压电容器外壳之间的距离一般不小于IOCM；低压电容器外壳之间的距离不小于50毫米。

⑤高压电容器室内，上下层净距不小于0.2m；上部电容器顶部与地面的距离不小于0.3m；

⑥各电容器与母线的连接应采用单独的软线，不得采用硬母线，以免在安装或运行过程中对瓷套施加应力，造成漏油或损坏。

⑦安装时，电路与接地部分的接触面应良好。由于电容器电路接触不良，会产生高频振动电弧，增加电容器的工作电场强度和热损坏。

二、补偿电容器安装环境的要求

①电容器应设置在无腐蚀性气体、蒸汽、剧烈振动、冲击、爆炸、易燃等危险场所，电容器室的防火等级在二级以上。

②安装在室外的电容器应避免阳光直射。

③电容器室的环境温度应符合制造商的要求，一般为40℃。

④在电容器室安装通风机时，该区域夏季应将进口打开至主风向，出风口应安装在电容器组的上端。进、排气扇应安装在对角。

⑤电容室可采用自然照明或人工照明，无需安装加热装置。

⑥高压电容器室的门应向外打开。

注意：

①如果电容器运输到远方，应重新包装和运输。包装时，电容器套管应垂直放置。容器间、电容器间和木箱间应填充软材料。

②搬运电容器时，应使用焊接在外壳两侧墙上的吊环。严禁用手搬运电容器套管。

③在仓库和安装现场，不允许将一台电容器放在另一台外壳上。
