一，综述
通过切割400V普通电容器实现普通无功补偿装置的无功功率补偿。普通电容器的电压等级为400V，过压能力为1.1倍，过流能力为1.3倍。谐波会叠加在基波上，冲击电容器，使电容器处于过压过流状态，容易造成电容器损坏或谐振事故。电容器故障会降低功率因数，供电公司会处罚功率因数低于0.9。

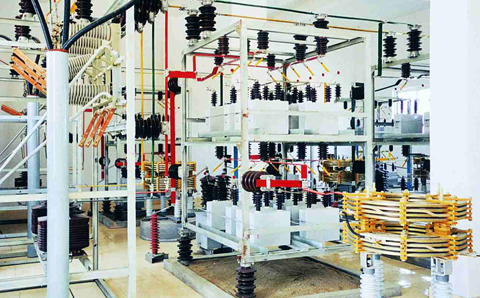

通过投切电容电抗LC串联电路实现滤波补偿装置的无功功率补偿。滤波电容器的电压等级为480V，过压能力为1.1倍，过流能力为2.0倍。串联滤波电抗器可以保护电容器，参数高，可实现电容补偿的安全运行。电容电抗串联电路具有调谐频率(P7-189Hz)，对低于该频率的基波呈容性实现无功补偿功能，对高于该频率的谐波电流具有感性和低阻抗滤波功能，即在实现无功功率补偿的同时过滤系统中的谐波。
二、从谐波对电力系统的影响来说，普通无功补偿和滤波补偿的区别。
谐波造成电网污染，电网电压严重畸变，影响线路稳定运行和电网质量。近年来，供电部门越来越重视这一点，要求用户将系统谐波的畸变率控制在安全线以下，因此普通的无功补偿设备将被滤波补偿所取代。
三、对电力设备的影响说明了普通无功补偿和滤波补偿的区别。
A.由于谐波皮肤效应的影响，电缆电线过热，绝缘老化加速，容易损坏，导致电气火灾和人身电击事故；造成能源浪费，降低电缆铜排的使用寿命；
变压器和电机过热，损坏甚至烧毁；
由于谐波放大，并联电容器过热、损坏或谐振事故也可能发生在补偿功率因数的安装上；
C、断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、故障、误操作、接地保护装置功能异常；
D中性线过载、发热，甚至烧损、着火；
E、谐波导致继电保护装置误动，开关元件误动，电气测量仪表测量不准确；
F谐波在负载和负载之间相互作用，降低了生产设备的操作精度和工艺精度。
普通无功补偿完全没有消谐功能。滤除谐波最经济的方法是使用滤波补偿装置来实现无功补偿和滤除谐波。
四、对计算机网络、通信、有线电视等弱电系统设备产生干扰，说明普通无功补偿与滤波补偿的区别。
现代工程非常重视弱电系统的安全运行，因此滤波补偿装置取代无功补偿装置是科技发展的需要。
无功补偿装置的调谐应理解为无功补偿装置在投入运行的系统中避免频带的调谐。例如，设计规范中4.5%-6%的电抗率是避免5次或5次以下的谐波，从而放大5次以下的谐波，对5次或5次以上的谐波有一定的吸收和抑制作用。但吸收抑制效果一般不超过50%。然而，当滤波装置的调谐是调试滤波装置设计的谐振频率时，它可以在系统中吸收更多的谐波，因此吸收效果会更好。一般来说，单调谐滤器的吸收效果可达70%。当然，滤波装置的调谐对这个频率后的谐波也有一定的吸收和抑制作用！除非系统中有其他容性补偿或负载，否则会引起调谐频率的吸收。一些高于此频率的谐波被放大。这种情况也存在。这取决于负载类型。
