电容器的串联补偿装置怎样接线？

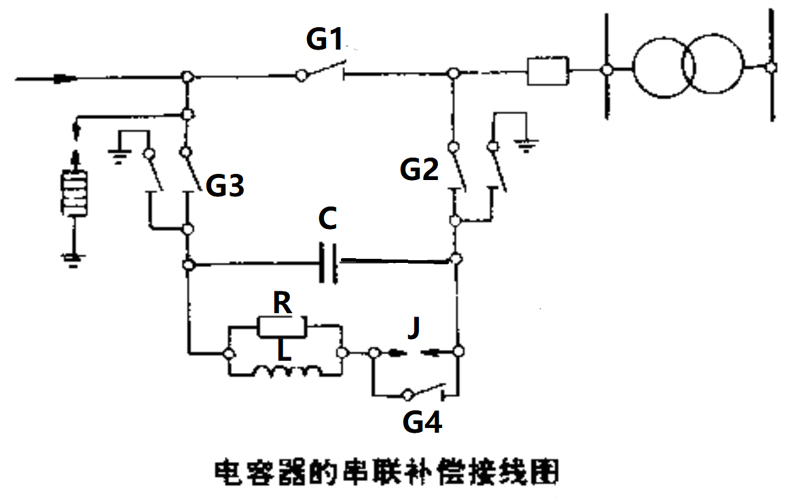

电力电容器除用于并联补偿外，还可用于串联补偿。通常，电容器的串联补偿装置既可装在线路末端，也可装在线路首端或线路中间。在35千伏电网中，多设在末端变电所中。下图示出电容器的串联补偿装置接线图 。

当电容器投入运行时，隔离开关G1、G4断开，隔离开关G2、G3合上，其相应的接地闸刀断开；当电容器退出运行时,隔离开关G1、G4合上，G2、G3断开。间隙J可保护电容器不受短路电流所产生的过电压的危害。当K点以后短路时，短路电流在电容器的电压降待△Ud=Id*Xd将大于电容器的允许电压许多倍。由于间隙的击穿电压整定值比电容器的允许过电压要小得多，所以短路时过电压会击穿间隙，使电容器C短路。当短路切除后，间隙能通过负载电流，使串联电容器装置重新投入运行。

当电容器被间隙J或隔离开关G4短路时，电容器C便在电阻R和电感L的并联回路中放电，此时RL起限制此放电电流的作用（RL称为阻尼元件）。如果间隙J被击穿后，因负载电流太大，间隙不能自动灭弧，则应将隔离开关G4换为断路器，并安装自动重合闸装置。但是，这样处理，投资就会相应增加。
