低压无功补偿装置的几种补偿方法

  • 时间:2021-12-20 08:34:51
  • 作者:
  • 浏览:922次

原则上,电容器相当于产生容性无功电流的发电机。无功补偿的原理是将容性功率负荷装置与感性功率负荷并联在同一电容器上,能量在两个负荷之间相互转换。这样,电网中的变压器和输电线路的负荷就会降低,从而增加输出的有功能力。当输出一定的有功功率时,电源系统的损耗就会降低。相比之下,电容器是减少变压器系统和工业配电负荷简单经济。因此,电容器作为电力系统的无功补偿势在必行。目前,使用并联电容器作为无功补偿装置非常普遍。

低压电容补偿的几种补偿方法:

1、低压分散补偿

低压分散补偿是根据个别电气设备的无功需求,在电气设备附近安装容器组安装在电气设备附近,以补偿安装部件前的所有高低压线路和变压器的无功功率。其优点是电气设备运行时,无功补偿投资,电气设备停机时,补偿设备也退出,可减少配电网和变压器的无功流量,减少有功损失;可减少导线截面和变压器容量,占地面积小。缺点是利用率低。投资大,不适应变速运行、正反向运行、点动、堵塞和反向制动的电机。

2、低压集中补偿

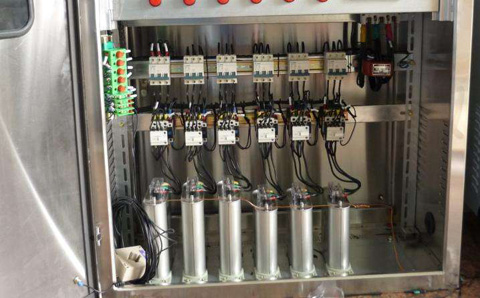

低压集中补偿是指通过低压开关将低压电容器连接到配电变压器低压母线侧,以无功补偿切割装置为控制保护装置,根据低压母线上的无功符合情况直接控制电容器切割。电容器的切割是整组进行的,不能顺利调整。低压补偿的优点:接线简单。操作维护工作量小,无功就地平衡,提高配电利用率,减少网络损坏,经济性高,是无功补偿中常用的手段之一。

安全运行电力电容器

1、允许运行电流

正常运行时,电容器应在额定电流下运行,运行电流不得超过额定电流的1.3倍,三相电流差不得超过5%。

2、允许工作电压

电容器对电压非常敏感。由于电容器的损耗与电压平方成正比,过电压会严重加热电容器,电容器的绝缘会加速老化,缩短使用寿命,甚至电击穿。因此,电容器装置应在额定电压下运行,一般不得超过额定电压的1.05倍,运行电压不得超过额定电压的1.1倍。当母线超过额定电压1.1倍时,应采取冷却措施。

3、谐波问题

由于电容器电路是LC电路,对某些谐波容易产生谐振,容易引起高谐波,增加电流和电压。而且谐波的电流对电容器非常有害,容易使电容器击穿,造成相间短路。因此,当电容器正常工作时,必要时可以在电容器上串联合适的电抗器,以限制谐波电流。

4、继电保护

继电保护主要由成套继电保护装置实现。目前,国内几家电气厂家生产的继电保护装置技术非常成熟,安全稳定,功能强大。继电保护装置可以切断故障电容器,是保证电力系统安全稳定运行的重要手段。电容器继电保护的主要措施有:①三级过流保护;②为防止系统稳态过压损坏电容器而设置的过电压保护;③为避免系统电源短暂停投造成电容器瞬时重合造成的过电压损坏而设置的低电压保护;④反映电容器组中电容器内部故障导致的不平衡电压保护。不平衡电流保护或三相差电压保护。

5、关闭问题

电容器组禁止带电重合闸。主要原因是电容器放电需要一定的时间。当电容器组的开关跳闸时,如果立即重合闸,电容器放电太晚,与重合闸电压极性相反的电荷可能会残留在电容器中,这将使重合闸瞬间产生很大的冲击电流,导致电容器外壳膨胀、喷油甚至爆炸。因此,当电容器组再次关闭时,必须在断路器断开3分钟后进行。因此,电容器不允许安装自动重合闸装置,相反,应安装无压释放自动跳闸装置。
