低压智能无功补偿电容的工作原理

  • 时间:2021-12-31 10:45:22
  • 作者:
  • 浏览:771次

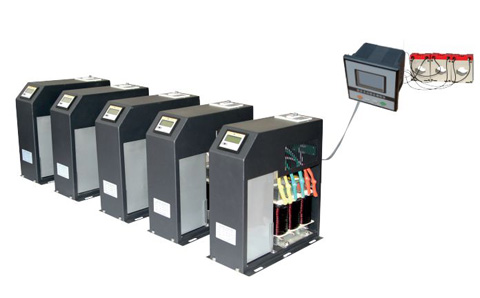

低压智能无功补偿电容主要由智能组件、开关电器、传感器和两个低压电力电容器组成。智能无功补偿电容采用零切割、现代测控、网络通信、自动控制等先进技术。改变了传统无功补偿装置落后的机械接触器或机电一体化开关作为切割电容器的切割技术,改变了传统无功补偿装置体积大、结构模式重的结构模式,使新一代低压无功补偿设备具有更好的补偿效果、更小的体积、更低的功耗、更低的成本、更灵活的使用、更方便的维护、更长的寿命和更高的可靠性,适应了现代电网对无功补偿的更高要求。

低压智能无功补偿电容的工作原理是:

1、零投切原理

零切割功能由核心设备可控硅和磁维持继电器组实现。可控硅可以控制电压过零时的闭合。控制电流过零时断开,实现零切割功能。磁维持继电器在可控硅切割稳定后运行,降低系统功耗。

2、电压保护原理

通过检测电压和控制开关的断开,保护低压电力电容器的过电压、欠电压、失电压和三相不平衡电压。

3、电流保护原理

通过微电流互感器检测低压电力电容器的相电流和控制开关的断开,可以保护低压电力电容器的相电流,减少功率损耗。

4、电容器内温度保护原理

通过低压电力电容器内的微温度传感器测量低压电力电容器的内部工作温度。根据温度测量值,可设置低压电力电容器内的温度分级保护或温度反时限保护。设置低压电力电容器内的温度保护,在体内温度超值时退出运行,更换其他低压电力电容器,延长低压电力电容器的使用寿命。

智能组件的通信功能实现了产品之间的联机和控制器之间的联机,采用RS485有线通信。
