直流支撑电容器电力电子电路中作用介绍及应用场合

  • 时间:2022-02-10 10:12:59
  • 作者:
  • 浏览:594次

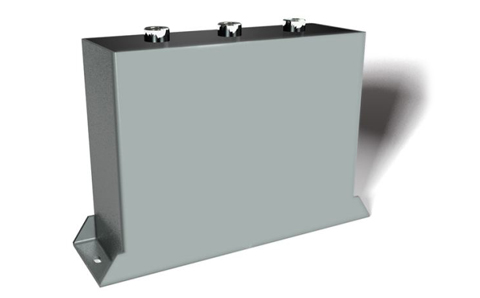

直流支撑电容器,又称DC-Link电容器。直流支撑电容器,属于无源器件的一种。直流支撑电容器,现主要采用聚丙烯薄膜介质直流支撑电容器,其具有耐电压高、耐电流大、低阻抗、低电感、容量损耗小、漏电流小、温度性能好、充放电速度快、使用寿命长(约10万小时)、安全防爆稳定性好、无极性安装方便等优点。被广泛应用于电力电子行业。

电力电子电路中作用介绍:

1.在逆变电路中主要是对整流器的输出电压进行平滑滤波。

2.吸收来自于逆变器向“DC-Link”索取的高幅值脉动电流,阻止其在“DC-Link”的阻抗上产生高幅值脉动电压,使直流母线上的电压波动保持在允许范围。

3.防止来自于“DC-Link”的电压过冲和瞬时过电压对IGBT的影响。

主要应用场合:

新能源行业:光伏逆变器、风电变流器等。

节能行业:高压变频器等。

电源行业:大型高频开关电源、不间断电源UPS、应急电源EPS、中频电源、直流稳压电源、电镀电源、化成电源等。

电能质量行业:动态同步无功补偿器SVG、有源电力滤波器APF等。

汽车行业:纯电动汽车、混合动力汽车等。

电力机车行业:机车牵引变流器、地铁、高铁、轻轨、有轨电车等 。
