为什么要定期测量电力电容器的电容量?怎样测量?

  • 时间:2022-03-07 14:22:09
  • 作者:
  • 浏览:374次

电容量是电力电容器的一个重要参数。电容量的变化能反映电容器的内部状态。例如,当介质受潮、元件击穿短路时,电容器的电容量将大于正常值;当严重缺油时,电容量将小于正常值。因此,测量电容器的电容量,能够判断电容器的运行状态,从而可以采取措施防止电容器在正常工作条件下和过电压时发生故障。

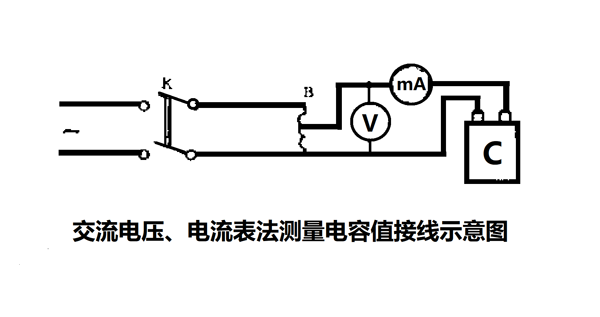

电力电容器的电容量,除采用电容电桥法进行测量之外,还可采用交流阻抗计算法来计算。计算时使用一台 0~250 伏调压器、一只 0.5 级 0~300 伏交流电压表、一只 0.5 级 0~100 毫安交流电流表接在测量电路上(如图所示),读取同一时间内的电压、电流值,按下列公式计算:

C=1000000➗(314*Xc)=(Ic*1000000)➗(314*U)

式中:

C为电容量,微法uF;

Xc为电容器的容抗,欧姆Ω:Xc=U➗Ic;

U为计算时读取的电压,伏V;

Ic为计算时读取的电流,安A。

例如,按图上的接线进行测量,实测电压u=260伏;实测电流Ic=44毫安。按上述方法计算:

Xc=U➗Ic=260➗0.044=5909 欧姆

C=1000000➗(314*Xc)=1000000➗(314*5909)=0.539 微法

即该电容器的电容量 C=0.539 微法。
