无功补偿小常识

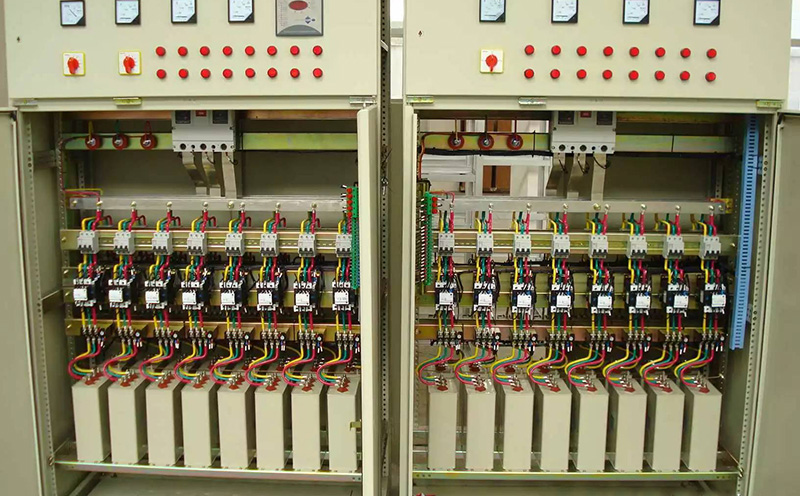

滤波补偿装置在交流电路中，由电源供给负载的电功率有两种;一种是有功功率，一种是无功功率。

有功功率是将电能转换为其他方法能量(如机械能、光能、热能)的电功率。比如：5千瓦的电动机就是把5千瓦的电能转换为机械能;各种照明设备将电能转换为光能。有功功率用P标明，单位有瓦(W)、千瓦(kW)。

无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和坚持磁场的电功率。它不对外作功(所以称它“无功”)，不转变为其他方法 的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光 外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。无功功率的符号用Q标明，单位为乏(Var)或千乏 (kVar)。

无功功率决不是无用功率，它的用处很大。无功电源同有功电源相同，是保证电能质量不可短少的部分。在电力系统中应坚持无功 平衡，否则，将会使系统电压下降.设备损坏.功率因数下降，严峻时，会引起电压溃散，系统解裂，构成大面积停电事端。因而，处理电网的无功容量缺乏，增装 无功补偿设备，前进网络的功率因数，对电网的降损节电，安全可靠工作有着极为重要的含义。电动机需求建立和坚持旋转磁场，使转子翻滚，然后带动机械运动， 电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也相同需求无功功率。因而，没有无功功率，电动机就不会翻滚，变压器也不能变压。为了形象地说明 这个问题，现举一个比如：乡村修水利需求开挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹 筐泥土怎样运到堤上呢?

在正常情况下，用电设备不光要从电源取得有功功率，一同还需求从电源取得无功功率。假设电网中的无功功率求过于供，用电设备就没有足够的无功功率来建立 正常的电磁场，那么，这些用电设备就不能坚持在额定情况下作业，用电设备的端电压就要下降，然后影响用电设备的正常工作。
