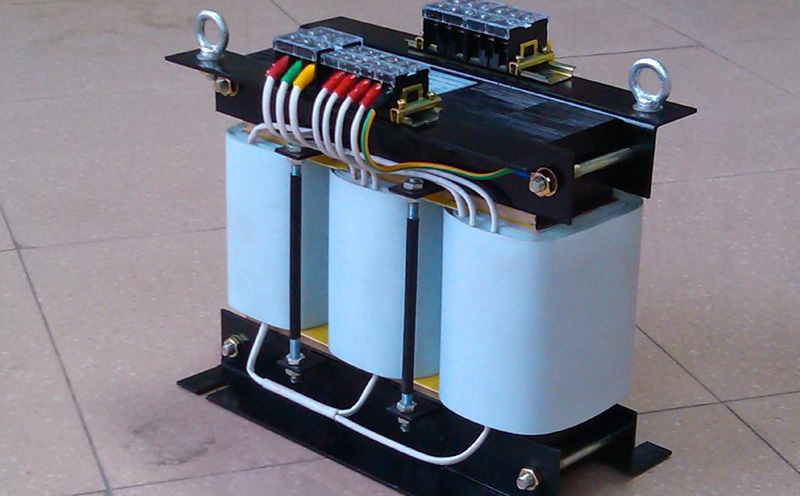

隔离变压器概念和原理

一、基本概念隔绝变压器：隔绝原边与副边的电气联接，以抵达安稳电压、隔绝谐触及保护人身安全的效果。在电源线和信号传输线上装隔绝变压器可以对雷电高压引入起有用的束缚效果，这是由于当强壮的雷电波输入变压器时，由于雷电波电压比变压器正常的电压高很多倍，使得鼓舞的磁感应强度远远大于铁芯容许经过的最大磁感应强度BM，因而变压器铁芯饱满，变压器的磁-电转换暂时失效，雷电高电压不能传输到变压器的副边，然后保护用电设备。滤波电路：通低频阻高频或者是通高频阻低频。在一些电源线路及高频线路中美妙的规划可以大大下降浪涌电压的能量。浪涌保护器：并联于线路中，当线路上的过电压抵达SPD动作临界值的时分，经过SPD的动作，使线路对地构成瞬间的导通情况，用于束缚暂态过电压或分流浪涌电流的装置。

二、作业原理及特性

1、隔绝变压器： 隔绝变压器防浪涌之等效电路(图1) 1.1接地方法：将一次侧线圈的静电隐瞒接地(参看图1的一次侧EI)接在电源总开关箱的「接地汇流排」上(注：该接地汇流排是别离连接在总电源中性线及建筑物的根底结构钢筋上)，有必要是从电源接地汇流排拉过来的电源接地专用线，不能从电源插座的「中性线」接过来。其他的接地引线，包括二次侧线圈的静电隐瞒接地、外壳接地、铁心接地及一次与二次线圈之间的磁场遮接地，则接在专用接地汇流排上，接地电阻值最好可以控制在10Ω以下效果较佳。 1.2特性：隔绝变压器防浪涌电压的才干和水平怎样，则要看它的耐压值、绝缘水陡峭其它技术参数。一般来讲，一次雷电现象可在瞬间发作上万伏甚至几十万伏的过电压，这样的过电压隔绝变压器是承受不了的。并且，几KHZ以内的低频脉冲也是无法防护的。

2、滤波电路 2.1特性：针对10-100KHz以上的高频共模杂触及差模杂波能起到比较好的克制效果，一同可以下降脉冲的陡度。只需美妙的核算安排各电容器及扼流圈的数值，并慎选用材(电容器及抗流圈磁心的质料)即可到达很好的滤波效果，该滤波器内含三只抗流圈(图3为共模扼流圈的绕线示意图)。

3、浪涌保护器 浪涌保护器器原理图(图4) 3.1特性：吸收浪涌才干可以很大，反应速度可以很快，可以防止各种频谱下的浪涌电压的侵袭;可是防浪涌的牢靠功用较低，当SPD损坏后可能会影响到系统正常作业，且器材挑选上需求必定的经历。

三、运用对比隔绝变压器一般用于给重要设备/机房供电，减少来自线路的浪涌电压，可作为电源系统C/D级防护的补偿。也可用于信号系统的防浪涌规划电路中，与SPD起协作效果。一同具有隔绝电源与负载的效果。

滤波电路一般用于高档防雷插座/UPS的规划中，减少来自线路的浪涌电压，可作为电源系统C/D级防护的补偿。也可用于信号系统的防浪涌规划电路中，与SPD起协作效果。一同具有下降浪涌陡度的效果。浪涌保护器可用于防护来自电源线路、信号线路、天馈线路等各种线路的浪涌电压，可作为B、C、D各级保护，不宜集成在系统中。一同具有通流大、克制电压低的特征。隔绝变压器、滤波电路、浪涌保护器宜组合运用，如图5所示，则防浪涌效果最佳。 ~插座/UPS的规划中，减少来自线路的浪涌电压，可作为电源系统C/D级防护的补偿。也可用于信号系统的防浪涌规划电路中，与SPD起协作效果。一同具有下降浪涌陡度的效果。浪涌保护器可用于防护来自电源线路、信号线路、天馈线路等各种线路的浪涌电压，可作为B、C、D各级保护，不宜集成在系统中。一同具有通流大、克制电压低的特征。隔绝变压器、滤波电路、浪涌保护器宜组合运用，如图5所示，则防浪涌效果最佳。
